1.標準

  GB/T 9647 熱塑性塑料管材 環剛度的測定（ISO 9969）

  GB/T 8804.1 熱塑性管材拉伸性能(ISO 6259)

  GB/T 8804.2 熱塑性塑料管材拉伸性能測定第2部分：硬聚氯乙烯（PVC-U）、

           氯化聚氯乙烯（PVC-C）和高抗沖聚氯乙烯（PVC-HI）管材

   GB/T 8804.3 熱塑性塑料管材拉伸性能測定第3部分：聚烯烴管材

2.常見測試項目

    環剛度：以管材直徑方向變形量為3%時的負荷計算環剛度。。

    斷裂伸長率： 試樣斷裂時的百分比伸長率。

   拉伸屈服應力：將試樣的試驗長度部分拉伸到屈服所需的應力。

   拉伸強度：最大拉伸應力。

3.試樣尺寸

   環剛度試樣

   公稱直徑小于或等于1500mm的管材，試樣的平均長度應為（300±10）mm。

   公稱直徑大于1500mm的管材，試樣的平均長度應不小于0.2DN。

 試樣數量3個。

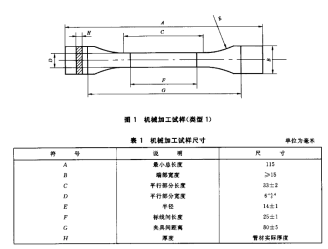

GB/T 8804.2拉伸試樣，不同標準規定試樣不一樣 ，GB/T 8804.2分為類型1和類型2，只是端部尺寸B不一樣（類型2為25mm優選機械加工試樣類型1

3.試樣尺寸

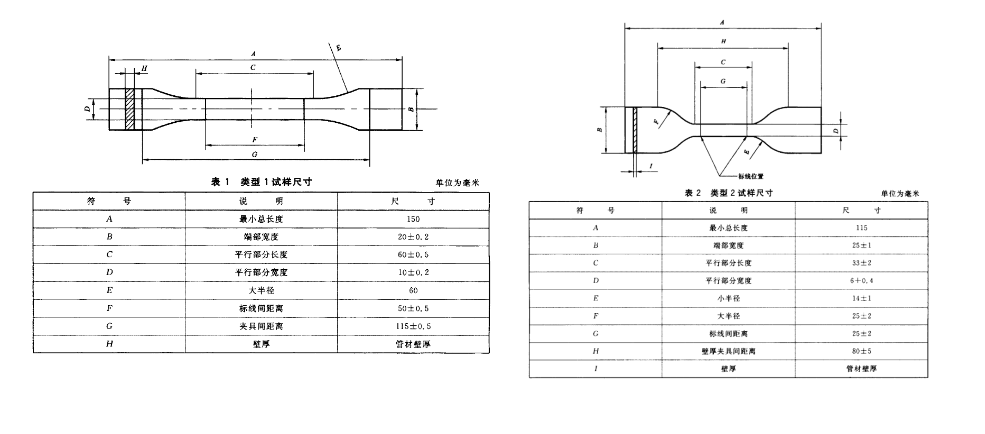

 GB/T 8804.3拉伸試樣

a）壁厚小于或等于12mm的管材根據下列類型應采用裁刀沖裁或機械加工制樣：

      壁厚大于5mm但小于或等于12mm采用類型1；壁厚小于或等于5mm采用類型2。

b)壁厚大于12mm的管材應采用類型1或類型3用機械加工方法制樣。

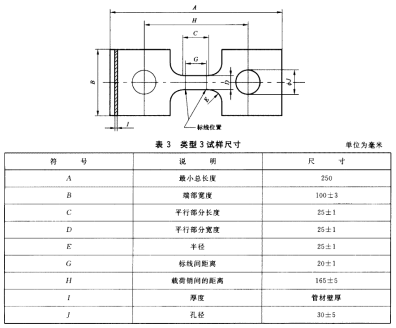

 GB/T 8804.3拉伸試樣

4.測試條件

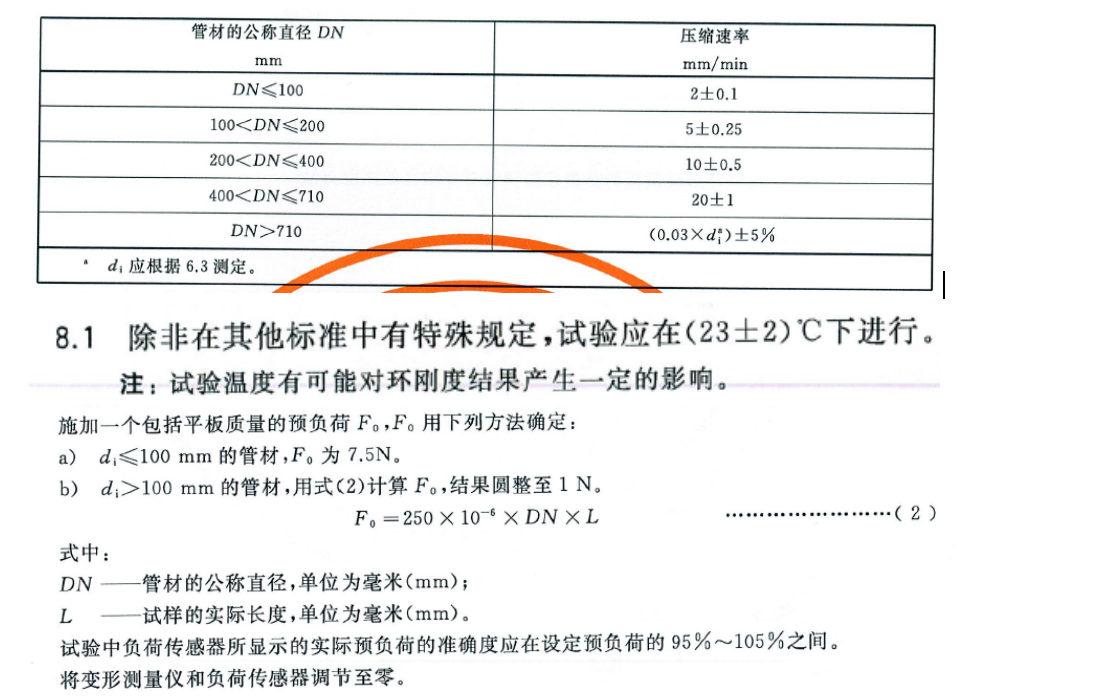

  環剛度測試：

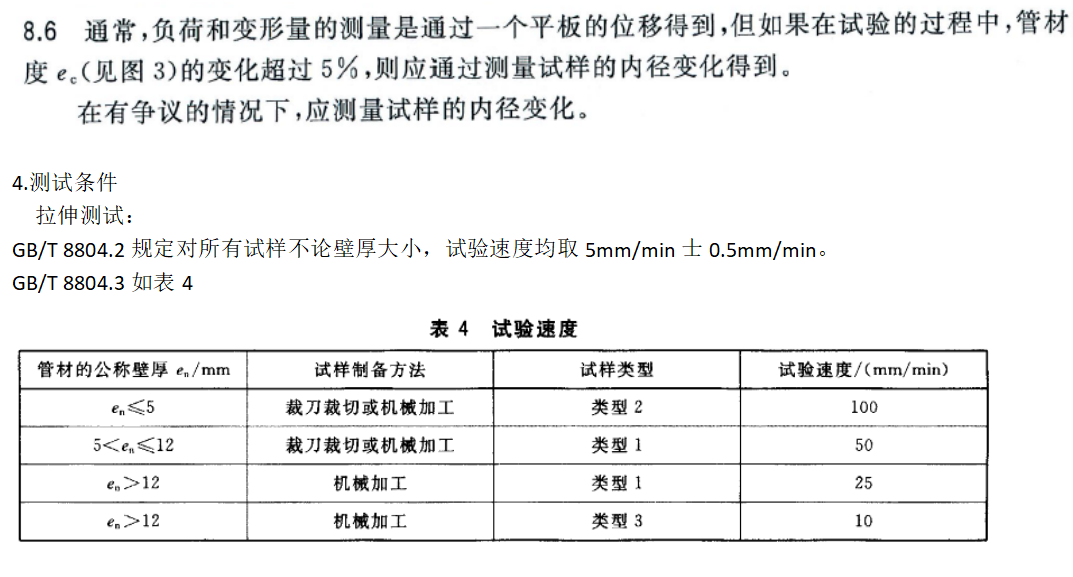

5.常用夾具

拉力機及配套推薦

拉力機量程推薦：2T，5T

大變形引伸計，電腦軟件基礎版

啞鈴制樣機：刀模根據需要配

根據客戶需求考慮

上一篇：如何來測試塑料的熔融指數？

下一篇：第二十一屆中國國際橡膠技術展覽會完美落幕
